您現在的位置： 首頁 > 產品中心 > 手機信號覆蓋產品
2G+3G+4G全網通數字光纖直放站
隨著移動通信網絡的建設和發展，移動通信系統制式種類也越來越多，用戶需要同時進行2G+3G+4G全網絡的覆蓋, 傳統解決方案采用不同網絡制式分別使用不同的設備進行網絡覆蓋，設備數量眾多，安裝空間受限，維護麻煩。公司推出全網通數字光纖直放站，將多種制式的網絡系統合路在一起,一次建設即可完成多個網絡的同時覆蓋,高效滿足運營商或行業的網絡建設需求，有效解決場館、山區、隧道、地下車庫、電梯等場景的覆蓋問題。

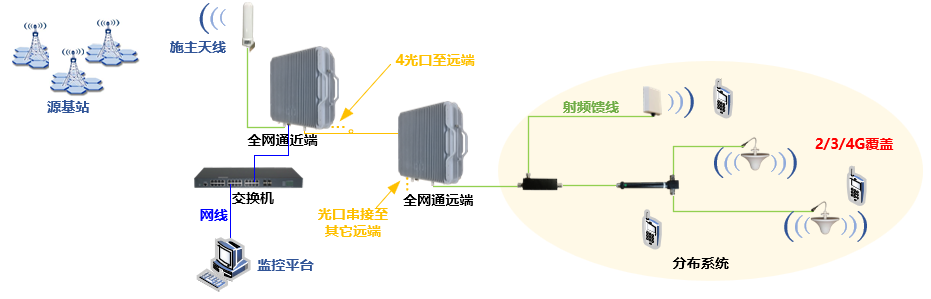

覆蓋示意圖


全網通數字光纖直放站由近端機和遠端機組成，各個系統下行信號經過多工器后，下變頻至中頻信號進入數字板進行數字處理，并通過光纖傳輸?shù)竭h(yuǎn)端。遠端數字板進行數字處理后，上變頻至初始頻段，再經功放放大后通過多工器輸出至端口。



近端原理圖

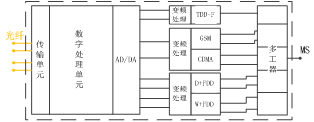

遠端原理圖

全網通數字光纖直放站1臺近端機有四個光口，單個光口可以鏈型連接8臺遠端機，四個光口最多可以拖帶32臺遠端機, 網方式靈活多變，可以點對點組網、星型組網、菊花鏈型組網以及混合組網等，可組成分布式覆蓋系統進行大范圍覆蓋，特別適合于長距離帶狀覆蓋區域。

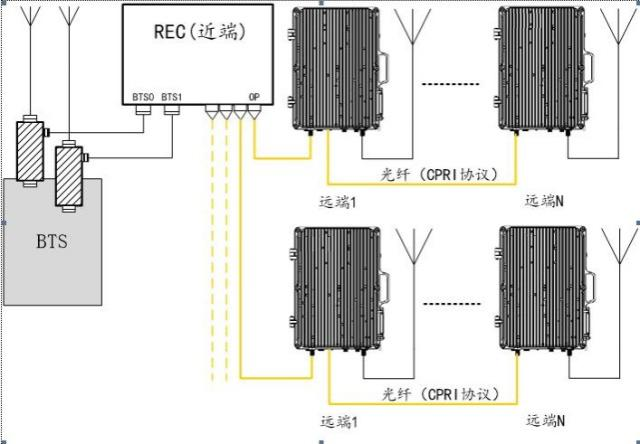

混合組網方式


主要技術指標 反向 前向 備注
工作頻段(MHz) 824-835 869-880 電信3G&4G
889-915 934-960 移動2G&4G+聯通4G
1735-1785 1830-1880 聯通4G+電信4G
1885-1915/2575-2635 移動4G
1920-1980 2110-2170 聯通3G&4G+電信4G
最大輸出功率(dBm) GSM/DCS：30±2
其余：27±2		 37±2
最大增益(dB) CDMA/GSM：95±2
其余：98±2		 CDMA/GSM：100±2
其余：103±2
增益可調節范圍(dB) ≥30
增益調節步長（dB） 1
增益調節誤差(dB) 0-10：≤|±1.0|
10-20：≤|±1.0|
＞20：≤|±1.5|
帶內波動(dB) ≤5
電壓駐波比 ≤1.5
噪聲系數(dB) ≤5
傳輸時延 ≤5
EVM ≤8%
光功率（dBm） ≥-9
光接收靈敏度（dBm） ≤-20
光傳輸距離（KM） ≥15
環境要求 溫度-25℃～+55℃，濕度≤95%
本地監控接口 RJ-45
遠程監控 可選
防護等級 近端機鋁合金壓鑄機箱IP65；遠端機鋁合金壓鑄機箱IP65

★同時支持移動聯通電信2G+3G+4G
★采用全數字化射頻、數字光傳輸處理技術
★采用高速及高動態ADC、DAC技術
★采用大功率高線性功放技術，保證信號不失真放大，降低對基站的底噪抬升
★具有時延自動調整功能
★1臺近端機最多可拖帶32個遠端機
★支持星型、菊花鏈型和混合型組網方式，組網靈活多樣，可實現大面積拉遠覆蓋
★支持本地及遠程網絡監控功能，具有主動告警、查詢、設置各項參數等功能（可選）
★支持以有線或者無線方式連接網管平臺（可選）
★鋁合金機箱符合IP65防護等級，高散熱設計，勝任室外高溫或高寒條件穩定工作


★地下室及電梯井手機信號覆蓋。

★酒店、體育館、辦公樓、娛樂場所等室內場景手機信號延伸覆蓋。
