2G+3G+4G三頻數字光纖直放站
數字光纖直放站是一種采用軟件無線電技術利用光纜傳輸進行射頻拉遠的設備。近端機將信源系統無線接口的信號進行數字化并轉為CPRI標準接口，通過光纖傳送至遠端機，遠端機通過CPRI標準接口接收數據并在數模轉換后將射頻信號再生、放大，實現基站信號拉遠覆蓋。
近端原理圖
遠端原理圖
在整個過程中，數字信號傳輸與光傳輸之間沒有相互影響，這樣數字信號不隨光信號的衰減而衰減，抵消了基站到直放站之間的無線信號路徑損耗，在遠距離高速傳輸時，仍能保持高的動態范圍，保證信號質量，最大化利用頻譜資源和網絡設備，相當于在基站和手機之間提供了一個雙向透明的通道，使無線信號得到了延伸。
傳統模擬光纖直放站難于解決信號的遠距離傳輸和多之路、大范圍、穩定的信號覆蓋問題，實際工程中對大范圍、多遠端的覆蓋難于達到要求。與傳統的模擬光纖直放站相比，數字光纖直放站的輸出功率更大，噪聲系數更低，傳輸距離更遠，多遠端覆蓋時不干擾基站，組網更靈活，遠端重疊覆蓋區時延可調整等優勢實現基站信號的拉遠覆蓋，產品可以很好的解決信號盲區、弱區的網絡覆蓋，并有效提高施主基站信道利用率，改善網絡不良場合的覆蓋問題。
直耦型覆蓋示意圖

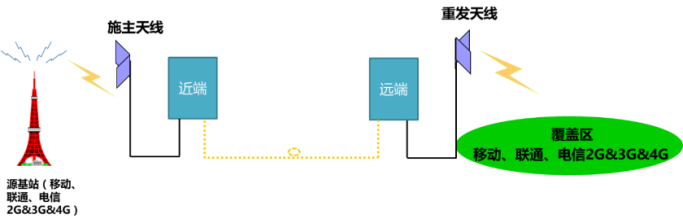

空耦型覆蓋示意圖
根據近端機信源接入方式不同分為基站直接耦合信號（直耦型）和通過施主天線無線接收信號（空耦型）兩種。1臺近端機有四個光口，單個光口可以鏈型連接8臺遠端機，四個光口最多可以拖帶32臺遠端機, 組網方式靈活多變，可以點對點組網、星型組網、菊花鏈型組網以及混合組網等，可組成分布式覆蓋系統進行大范圍覆蓋，特別適合于長距離帶狀覆蓋區域。
混合組網方式
數字光纖直放站將射頻信號數字化，數字化后采用數字信號處理技術，可以實現多頻多子帶帶寬可選功能，最多支持8個子帶，16個信道，帶寬可調，頻點可移，可以滿足多個運營商在同一頻段內的不同帶寬放大需要。
| 主要技術指標 | 上行 | 下行 | 備注 |
| 工作頻段(MHz) | 824-835 | 869-880 | 組合1 |
| 1765-1785 | 1860-1880 | ||
| 889-909 | 934-954 | 組合2 | |
| 1885-1915/2575-2635 | |||
| 909-915 | 954-960 | 組合3 | |
| 1735-1765 | 1830-1860 | ||
| 1735-1765 | 1830-1860 | 組合4 | |
| 1940-1980 | 2130-2170 | ||
| 824-835 | 869-880 | 組合5 | |
| 889-915 | 934-960 | ||
| 889-915 | 934-960 | 組合6 | |
| 1710-1785 | 1805-1880 | ||
| 1710-1785 | 1805-1880 | 組合7 | |
| 1920-1980 | 2110-2170 | ||
| 824-835 | 869-880 | 組合8 | |
| 1885-1915 | |||
| 889-915 | 934-960 | 組合9 | |
| 1885-1915 | |||
| 1710-1785 | 1805-1880 | 組合10 | |
| 2575-2635 | |||
| 698-717 | 728-747 | 組合11 | |
| 1850-1910 | 1930-1990 | ||
| 工作帶寬 | 寬帶、選頻或多子帶可選可移 | ||
| 載波帶寬 | 6.25KH-75MHz可選 | 客戶訂制 | |
| 最大輸出功率(dBm) | -10±2 | 37/40/43±2 | 直耦型 |
| 30±2 | 37/40/43±2 | 空耦型 | |
| 最大增益(dB) | 52±2 | 52±2 | 直耦型 |
| 90±2 | 95±2 | 空耦型 | |
| 增益可調節范圍(dB) | ≥30 | ||
| 增益調節步長（dB） | 1 | ||
| 增益調節誤差(dB) | 0-10：≤|±1.0| | ||
| 10-20：≤|±1.0| | |||
| ＞20：≤|±1.5| | |||
| 帶內波動(dB) | ≤5 | ||
| 電壓駐波比 | ≤1.5 | ||
| 噪聲系數(dB) | ≤5 | ||
| 傳輸時延 | ≤5 | ||
| EVM | ≤8% | ||
| 光功率（dBm） | ≥-9 | ||
| 光接收靈敏度（dBm） | ≤-20 | ||
| 光傳輸距離（KM） | ≥15 | ||
| 環境要求 | 溫度-25℃～+55℃，濕度≤95% | ||
| 本地監控接口 | RJ-45 | ||
| 遠程監控 | 可選 | ||
| 防護等級 | 直耦型近端機IP20；空耦型近端機鋁合金壓鑄機箱IP65；遠端機鋁合金壓鑄機箱IP65 | ||
★采用全數字化射頻、數字光傳輸處理技術
★采用高速及高動態ADC、DAC技術
★采用大功率高線性功放技術，保證信號不失真放大，降低對基站的底噪抬升
★具有時延自動調整功能
★1臺近端機最多可拖帶32個遠端機
★支持星型、菊花鏈型和混合型組網方式，組網靈活多樣，可實現大面積拉遠覆蓋
★支持本地及遠程網絡監控功能，具有主動告警、查詢、設置各項參數等功能（可選）
★支持以有線或者無線方式連接網管平臺（可選）
★鋁合金機箱符合IP65防護等級，高散熱設計，勝任室外高溫或高寒條件穩定工作
★遠離基站的大型鄉村、景區、礦區等信號弱、盲區覆蓋
★電力等地下管廊手機信號覆蓋
★隧道、碼頭、海島等場景，完善網絡覆蓋
★地下停車場、商城、賓館酒店、機場、車站、體育館、娛樂廳、寫字樓、會場等，解決建筑物內信號衰耗產生的盲區或?qū)ьl污染區域的室內覆蓋
★大型住宅小區、密集城中村等的小區式深度覆蓋
★城郊結合處、受建筑物或山體等阻擋形成的弱信號區，延伸基站的覆蓋范圍
