2G+3G+4G全網通數字無線直放站
隨著移動通信網絡的建設和發展，移動通信系統制式種類也越來越多，用戶需要同時進行2G+3G+4G全網絡的覆蓋, 傳統解決方案采用不同網絡制式分別使用不同的設備進行網絡覆蓋，設備數量眾多，安裝空間受限，維護麻煩。公司推出全網通數字無線直放站，將多種制式的網絡系統合路在一起,一次建設即可完成多個網絡的同時覆蓋,高效滿足運營商或行業的網絡建設需求，有效解決室內場館、山區、隧道、地下車庫、電梯等場景的覆蓋問題。
無線直放站具有對其所在地基站與移動用戶之間的射頻信號進行中繼放大作用，對工作頻段內的基站信號進行放大，抑制并濾除無用信號，增強上下行信號場強，從而有效擴展和填補移動通信信號弱區、盲區覆蓋，提升網絡通信質量。
無線直放站用于傳輸資源難以到達場景，無線直放站作為一種投資成本低、架設簡單的設備，能夠快速有效解決盲區覆蓋問題。

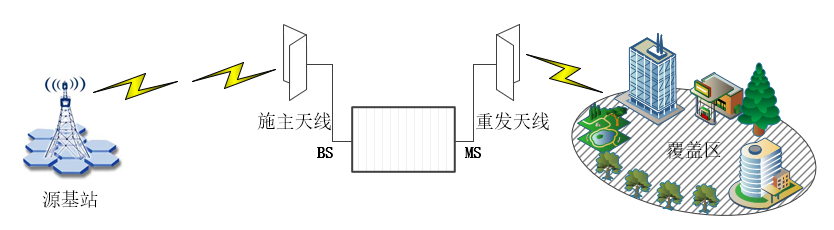

覆蓋示意圖
數字無線直放站是一種采用軟件無線電技術，通過模數轉換、數字濾波和數字信號處理技術實現信號濾波和處理的一種無線信號覆蓋設備。
數字無線直放站下行鏈路中，由施主天線拾取信源基站信號，通過雙工器對通帶外的信號進行較好的抑制后饋入低噪聲放大器進行前級放大，經過數字選帶/選頻模塊，將進行選取需要的信號進行放大后，最后經功放放大后由用戶天線重發至目標覆蓋區域。在上行鏈路中，覆蓋區域內的移動臺的信號以同樣的工作方式由上行鏈路放大后發射到源基站，從而實現基站與移動臺的信號傳遞。
數字無線直放站原理圖
| 主要技術指標 | 反向 | 前向 | 備注 | |
| 工作頻段(MHz) | 824-835 | 869-880 | 電信3G&4G | |
| 889-915 | 934-960 | 移動2G&4G+聯通4G | ||
| 1710-1780 | 1805-1875 | 移動2G&4G+聯通4G+電信4G | ||
| 1885-1915/2575-2635 | 移動4G | |||
| 1940-1980 | 2130-2170 | 聯通3G&4G | ||
| 工作帶寬 | 寬帶 | |||
| 最大輸出功率(dBm) | 30±2 | 37±2 | ||
| 最大增益(dB) | 85±2 | 90±2 | ||
| 增益可調節范圍(dB) | ≥30 | |||
| 增益調節步長（dB） | 1 | |||
| 增益調節誤差(dB) | 0-10：≤|±1.0| | |||
| 10-20：≤|±1.0| | ||||
| ＞20：≤|±1.5| | ||||
| 帶內波動(dB) | ≤5 | |||
| 電壓駐波比 | ≤1.5 | |||
| 噪聲系數(dB) | ≤5 | |||
| 傳輸時延 | ≤5 | |||
| EVM | ≤8% | |||
| 環境要求 | 溫度-25℃～+55℃，濕度≤95% | |||
| 本地監控接口 | RJ-45 | |||
| 遠程監控 | 可選 | |||
| 防護等級 | 鋁合金壓鑄機箱IP65 | |||
★同時支持移動聯通電信2G+3G+4G
★模塊化設計，方便系統全面升級
★具有ALC自動控制和空載保護功能，提高了設備工作安全性
★采用大功率高線性功放技術，保證信號不失真放大，降低對基站的底噪抬升
★完善的本地及遠程網絡監控功能，具有主動告警、查詢、設置各項參數等功能
★支持本地及遠程網絡監控功能，具有主動告警、查詢、設置各項參數等功能（可選）
★支持以有線或者無線方式連接網管平臺（可選）
★鋁合金機箱符合IP65防護等級，高散熱設計，勝任室外高溫或高寒條件穩定工作
★部分基站信號被屏蔽、隔斷的室內場館的信號弱、盲區覆蓋
★遠離基站的鄉村、景區、礦區等信號弱、盲區覆蓋
★電力地下管廊局部手機信號覆蓋
★高速公路、高鐵、地鐵的隧道、地下施工區手機信號覆蓋
★地下商場、地下停車場等盲區的覆蓋
